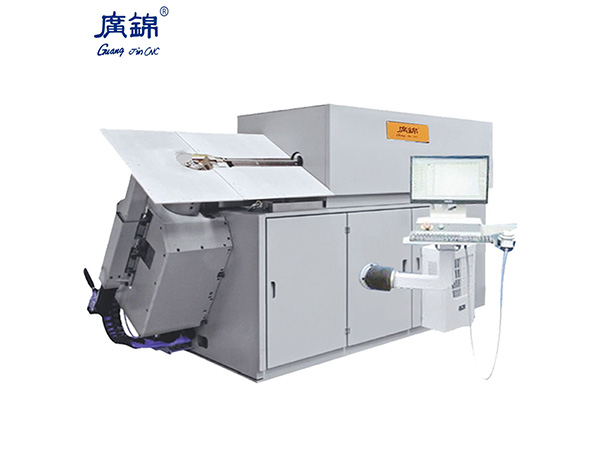

GJ-80Z 線材成型機設備簡介
本設備由多組伺服馬達獨立控制，可以生產各種各樣汽車座椅嵌體，排氣設備，傳動桿、折彎線頭，轉線接頭，懸掛彎頭，閥門扣，建材成型、貨架，購物手推車線性成型、烤箱網格，洗碟機籃筐等。
GJ-80Z 線材成型機特征描述
1、本機標配：送線軸4.5KW，轉線軸2.7KW（配備減速機），扭轉軸2.7KW（配備減速機）兩組，升降臺2.7KW，扭轉升降2.7KW，切斷2.7KW（配備減速機）。
2、穩定的進料單元與組合式校正單元，用于線材的送入和旋轉。
3、更快的調機速度，更穩定的調直機構，優化的CNC控制系統，先進穩固的環線切料機構。

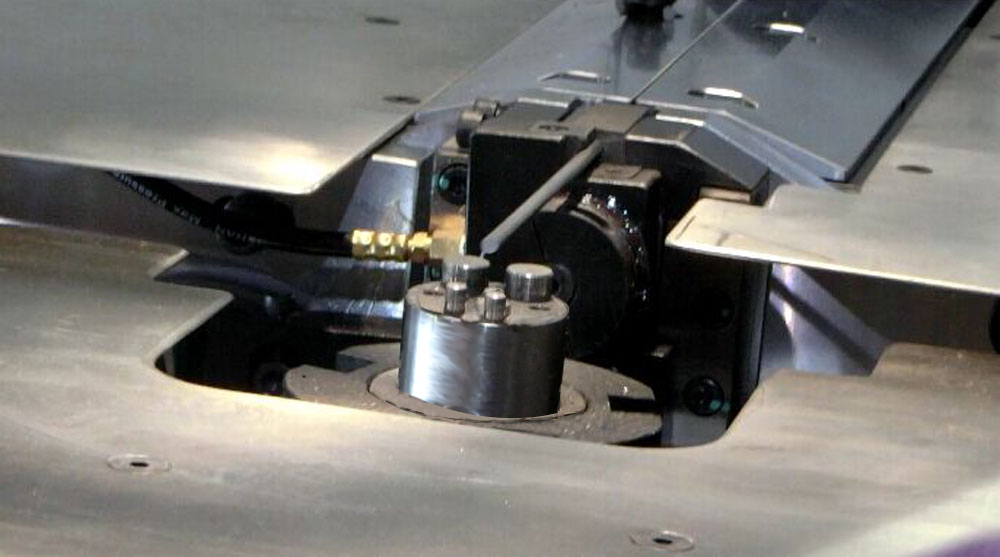

4、兩組扭轉軸，多方位折彎通過連續旋轉的扭轉頭以銅套設計結構替代傳統軸承傳動，使其具備更穩定更耐用的使用性能。
5、手動控制裝置。
6、基于工業計算機的快速CNC機器控制系統。
7、標準電動機器功能。
8、進料和折彎工裝兼容。
9、線材從進料至折彎頭的運送方式簡單。
GJ-80Z 線材成型機技術參數
| 機型 | GJ-80Z |
| 線徑 | Φ3-8mm |
| 軸數 | 7軸 |
| 送線長度 | Unlimited |
| 卷繞方向 | Right And Left Hand |
| 送線速度 | 100Meter/Min |
| 送線指令值 | ±0.01~±999.99 |
| 凸輪指令值 | ±0.1o~±359.90o |
| 伺服電機輸出總功率 | 32kw |
| 輸入電壓 | 380V |

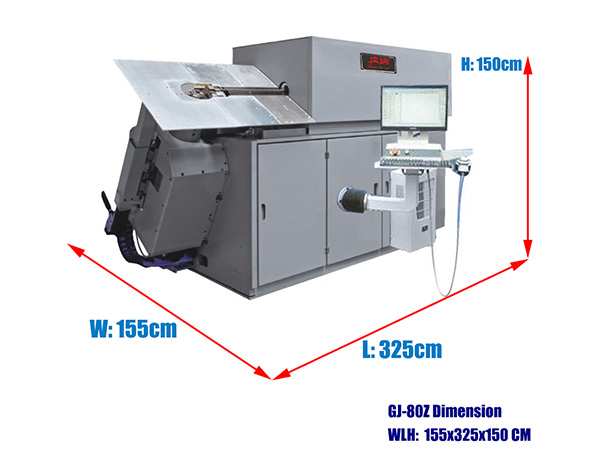

| 機械尺寸 | 900*3200*1500 |
| 機械重量 | 4200kg |
經典案例
1. 2014年 為出名的Midea公司研發生產出一種空調毛細管成型機,一次性成型。
2. 2011年 為土耳其客戶設計開發出用于生產乙字網的機械設備,成為國內一家穩定生產乙字網設備的廠家。
3. 2008年 國內開發出用于生產觸指彈簧的機械 設備(觸指彈簧廣泛用于高壓開關)。

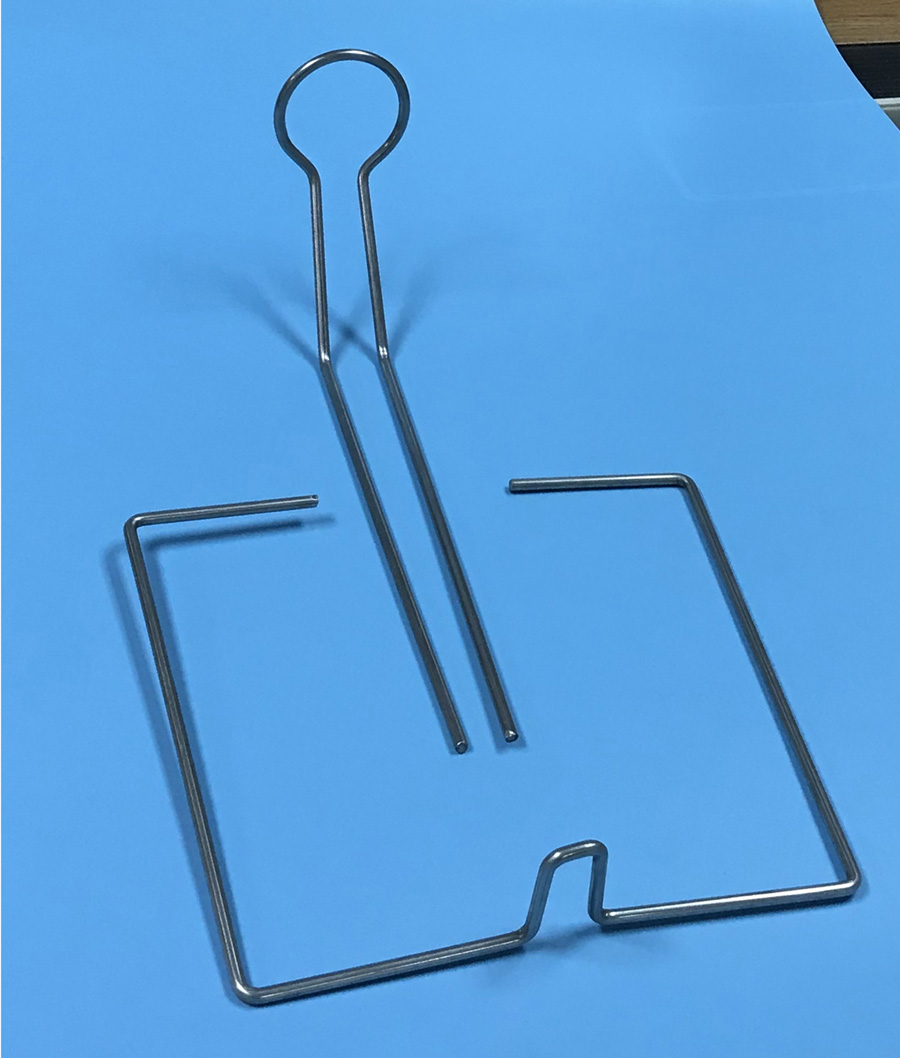

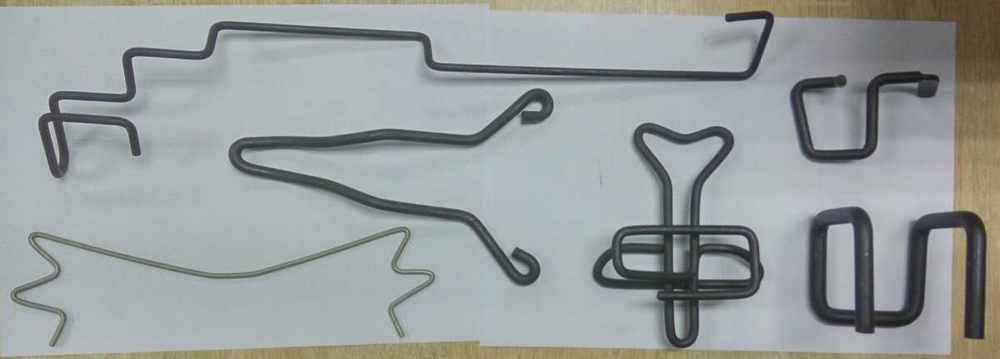

生產圖樣
